Além da Casca - Ventilador de Mesa
Optamos por desmontar o ventilador de mesa para este material, mas há diversos outros tipos de ventilador no mercado. Seguem aqui alguns links de outros tipos de ventiladores: ventilador de parede, ventilador de torre, ventilador de coluna e o ventilador de teto. Independente do tipo, na aplicação residencial seu princípio de funcionamento é parecido, mudando mais a sua disposição.
Quando tratando de ventiladores no meio industrial, aí já é mais comum ver variações maiores, como o ventilador centrífugo, ou mesmo o ventilador tangencial. Mas independente do modelo, todos os ventiladores utilizam um motor para movimentar uma peça mecânica (tipicamente uma hélice), e através de suas pás criam um fluxo de ar.

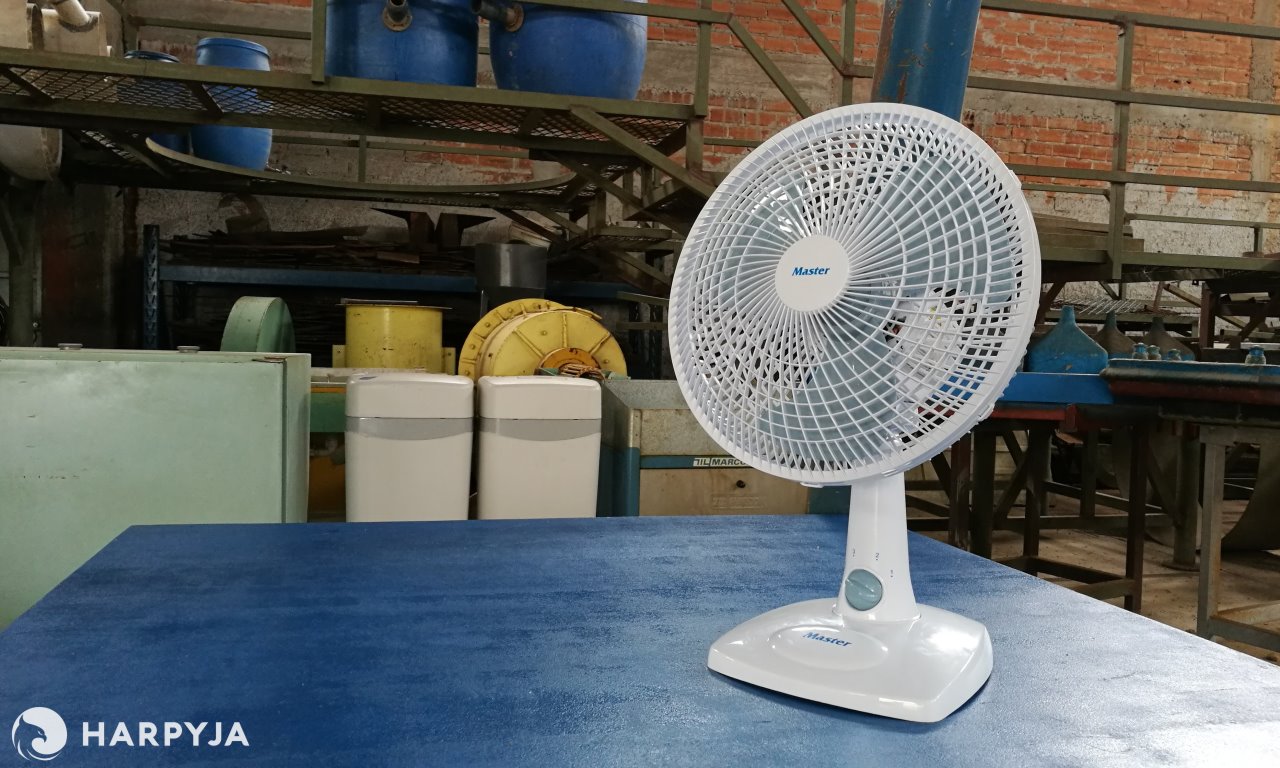

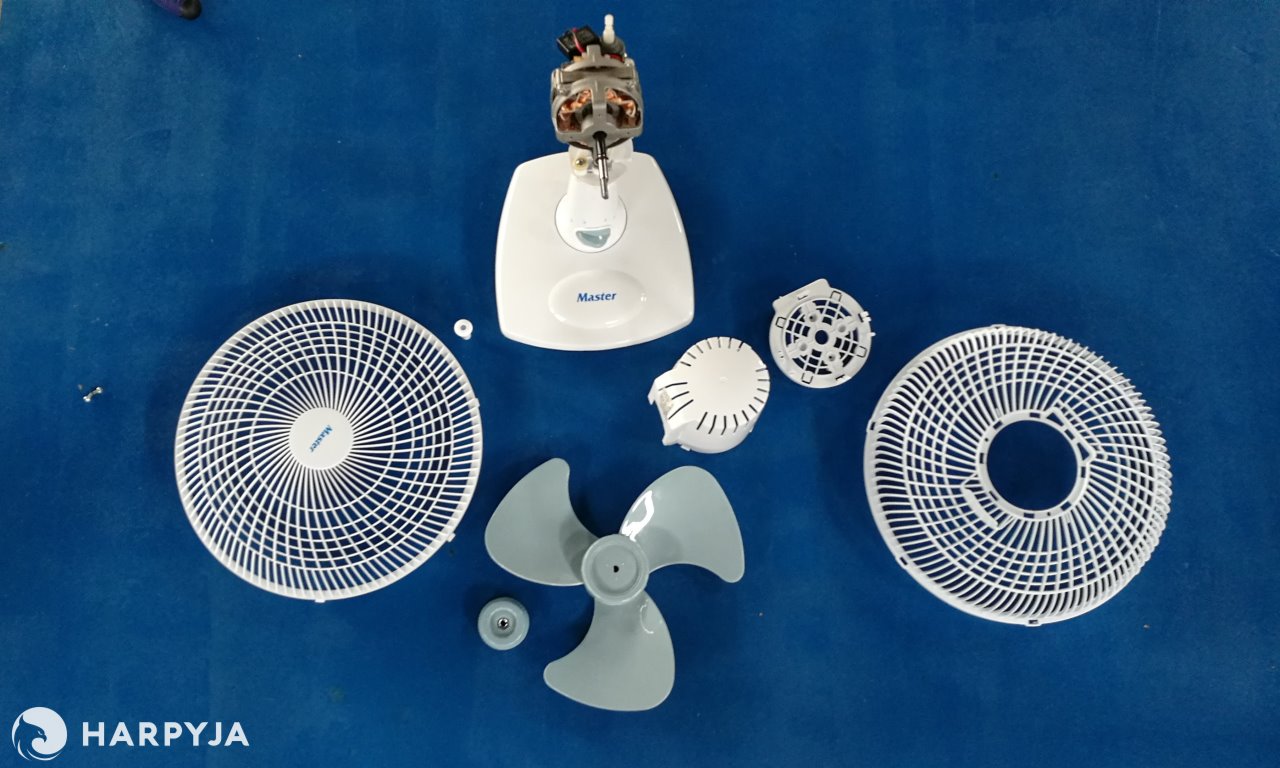

Daqui para frente, esta descrição se aplica ao modelo de ventilador que desmontamos no vídeo, mas a grande maioria dos ventiladores de mesa se encaixam exatamente neste mesmo padrão. A imagem abaixo mostra o produto e seus componentes visíveis.
Componentes Elétricos

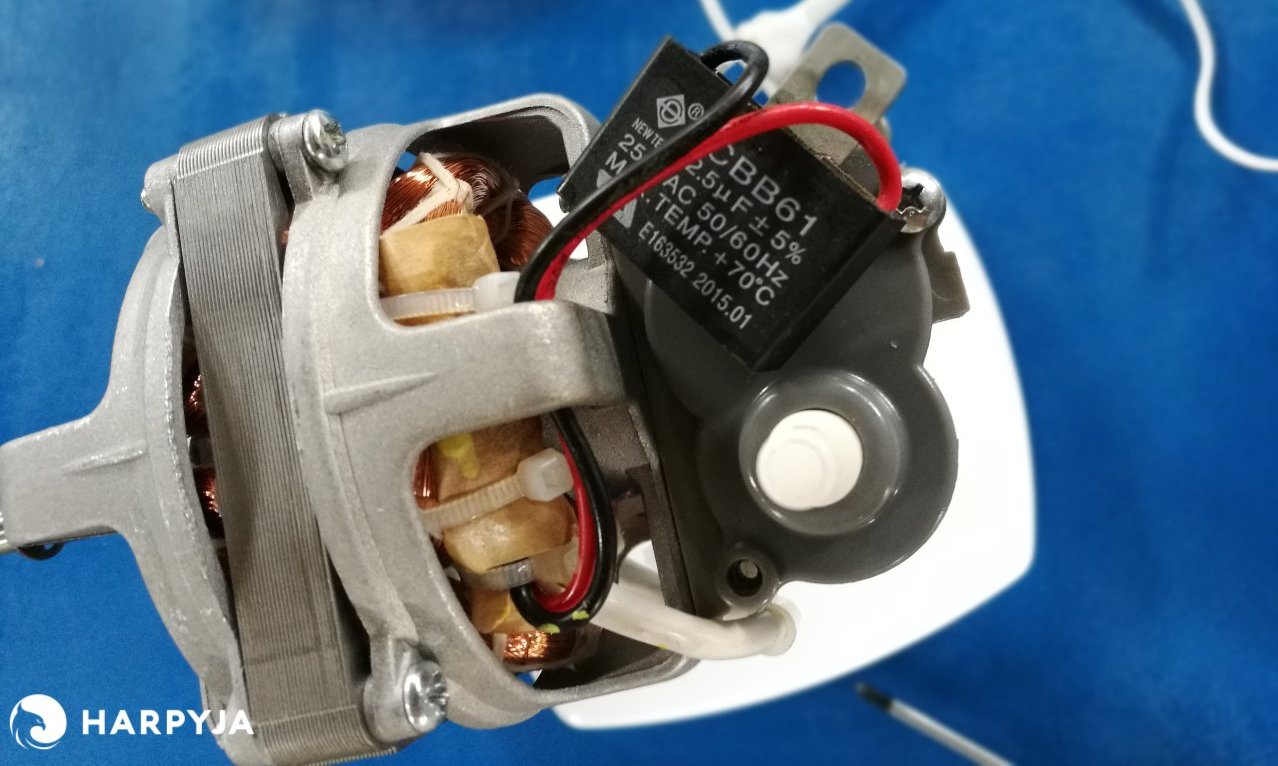

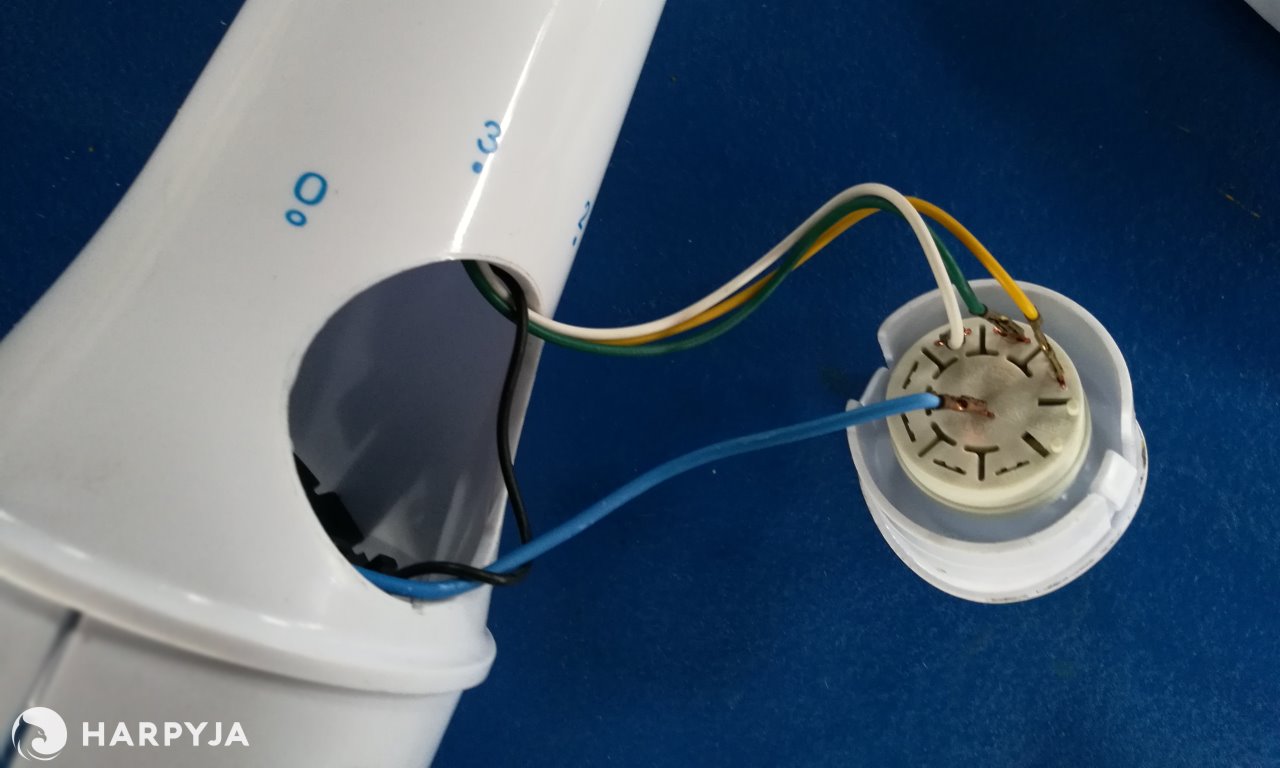

A parte elétrica do conjunto é simples, composta basicamente de um motor elétrico, um capacitor e um seletor. Os motor de indução é monofásico com pouco mais de 50W. Há um protetor térmico dentro do motor para protegê-lo em caso de sobreaquecimento. O capacitor acoplado (2.5?F) serve para auxiliar o motor a dar partida. Dentro do seletor há resistências elétricas, que quando selecionadas, diminuem a tensão sobre o motor e assim diminuem sua velocidade da hélice.Mecânica Interna
A parte mais interessante do ventilador é seu mecanismo de oscilação. Para o sistema oscilar ou ficar estático, há um pino na parte superior da carcaça do motor. Este pino contém uma engrenagem que é responsável pelo sistema oscilar ou ficar parado.

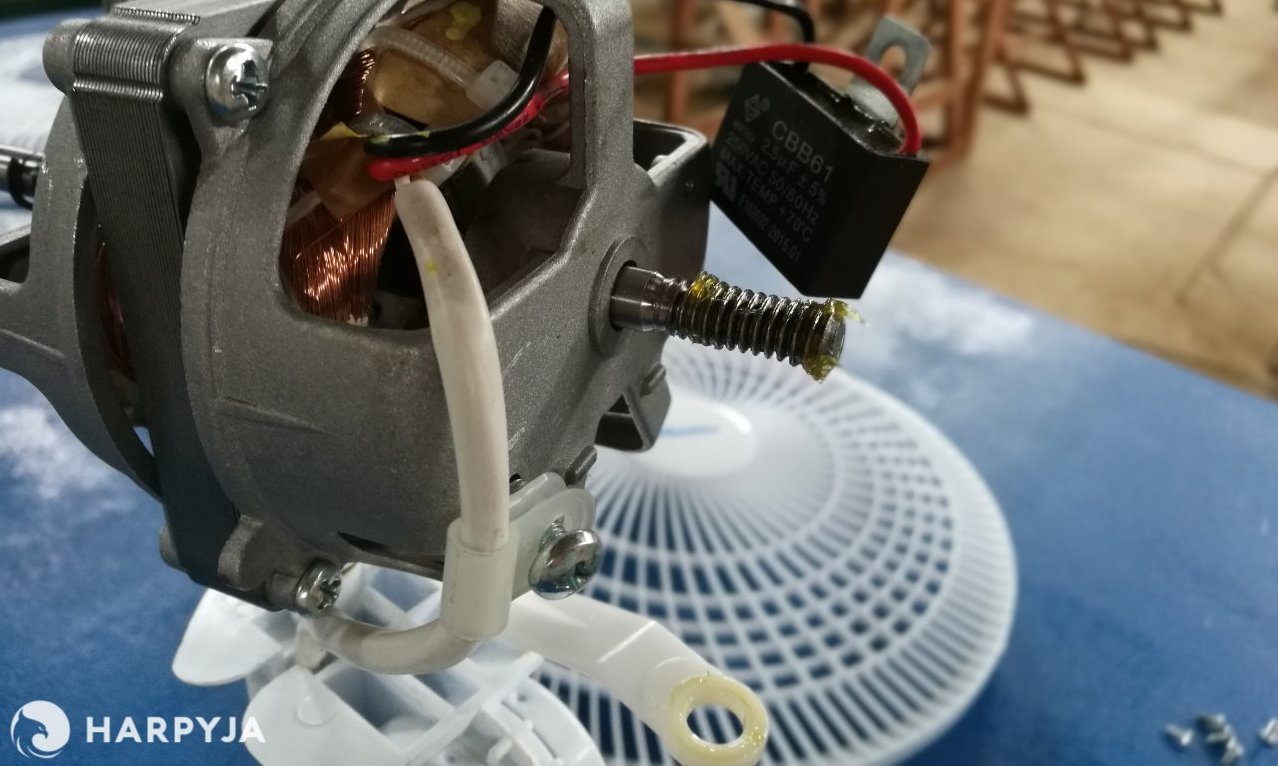

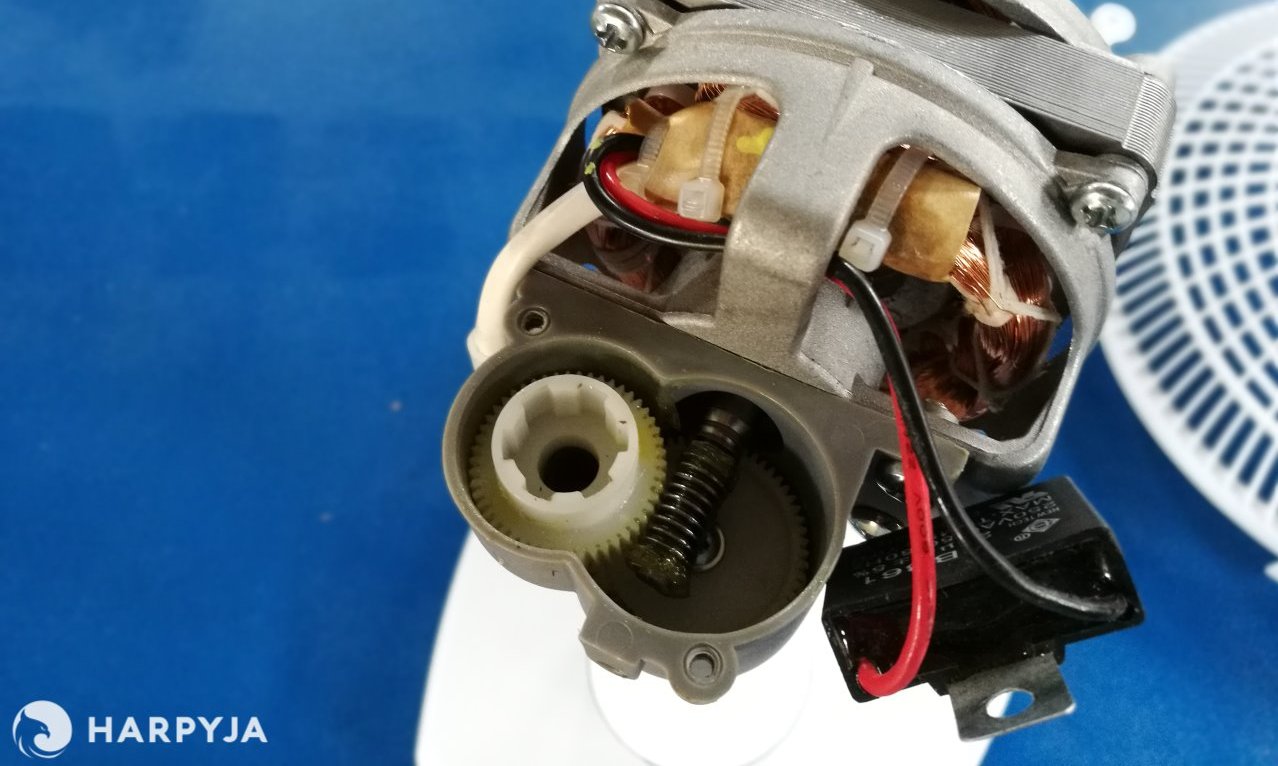

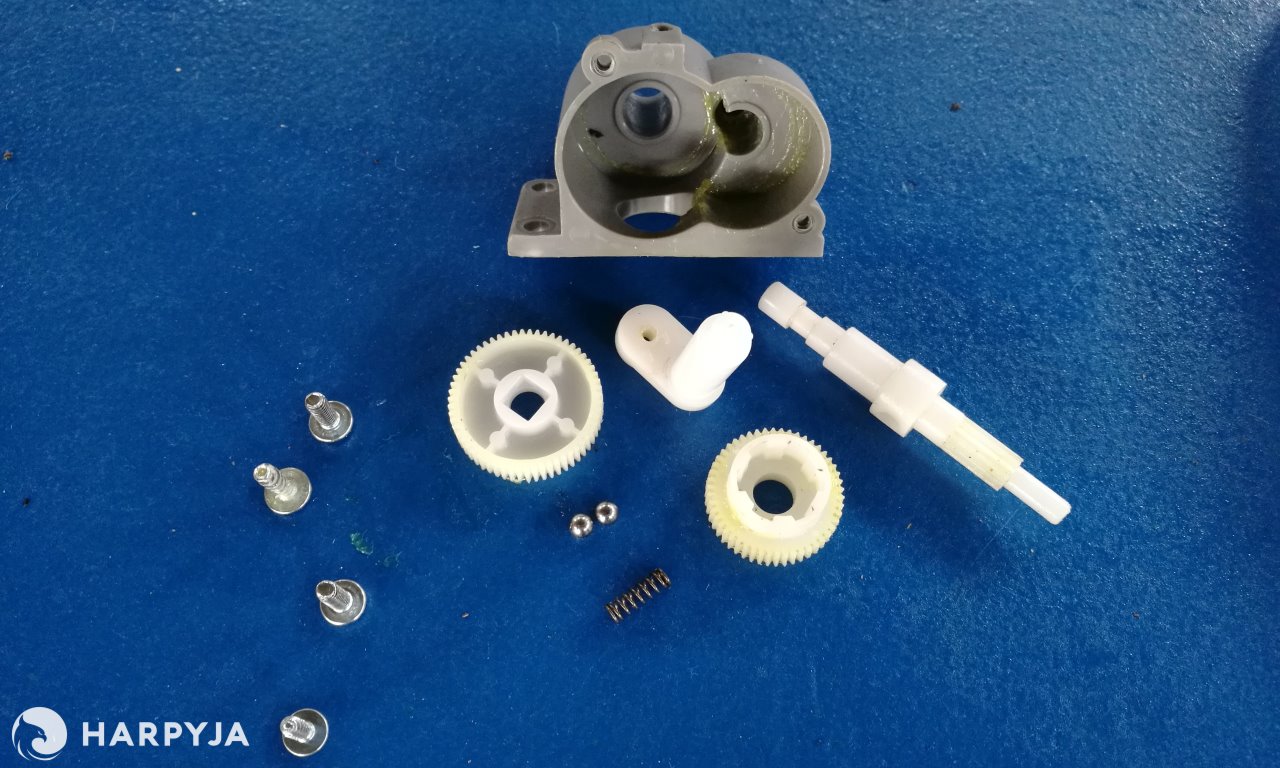

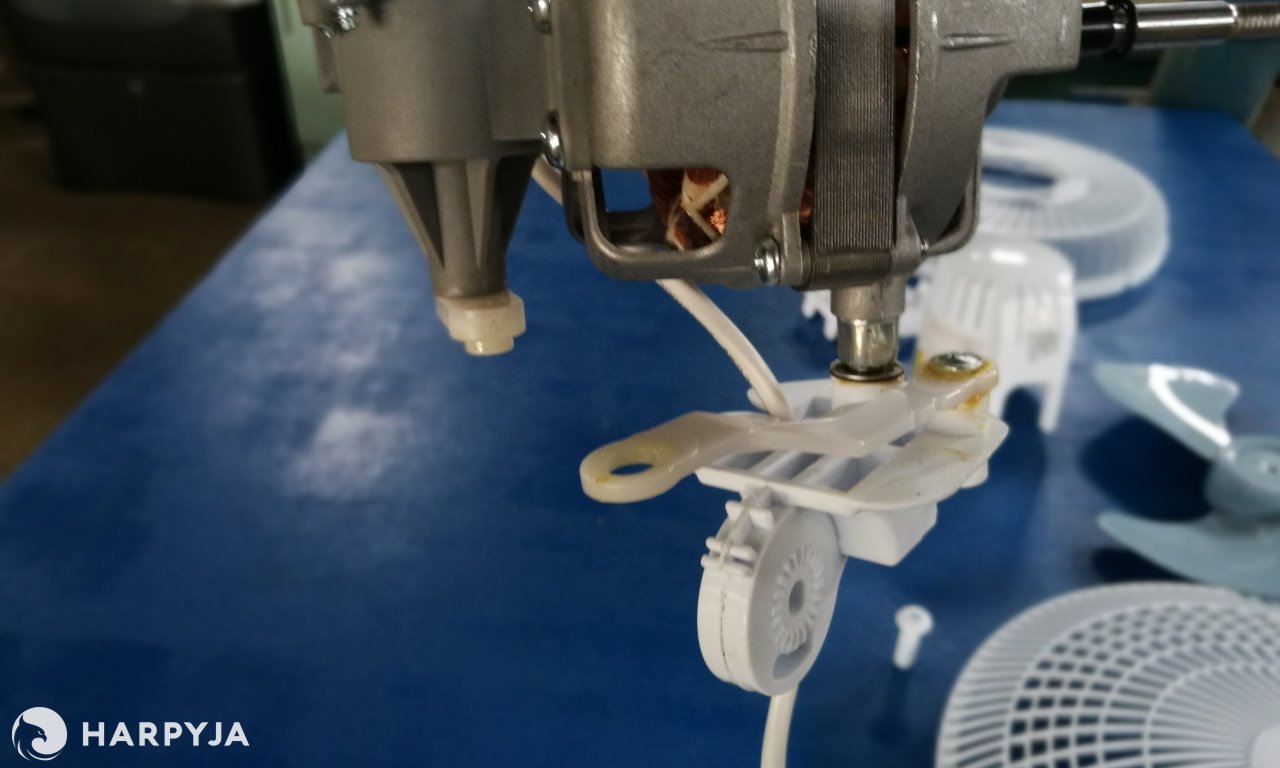

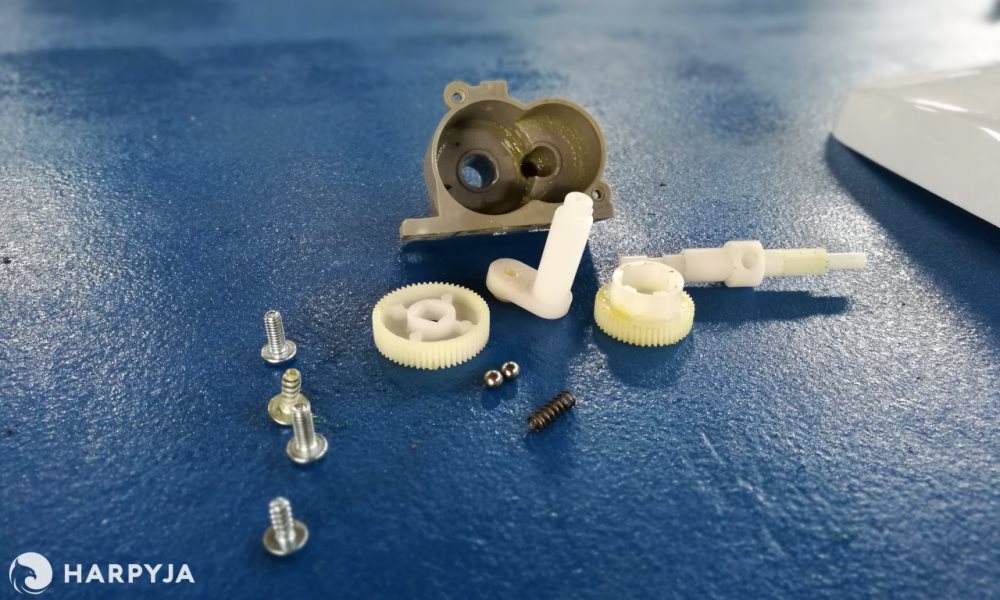

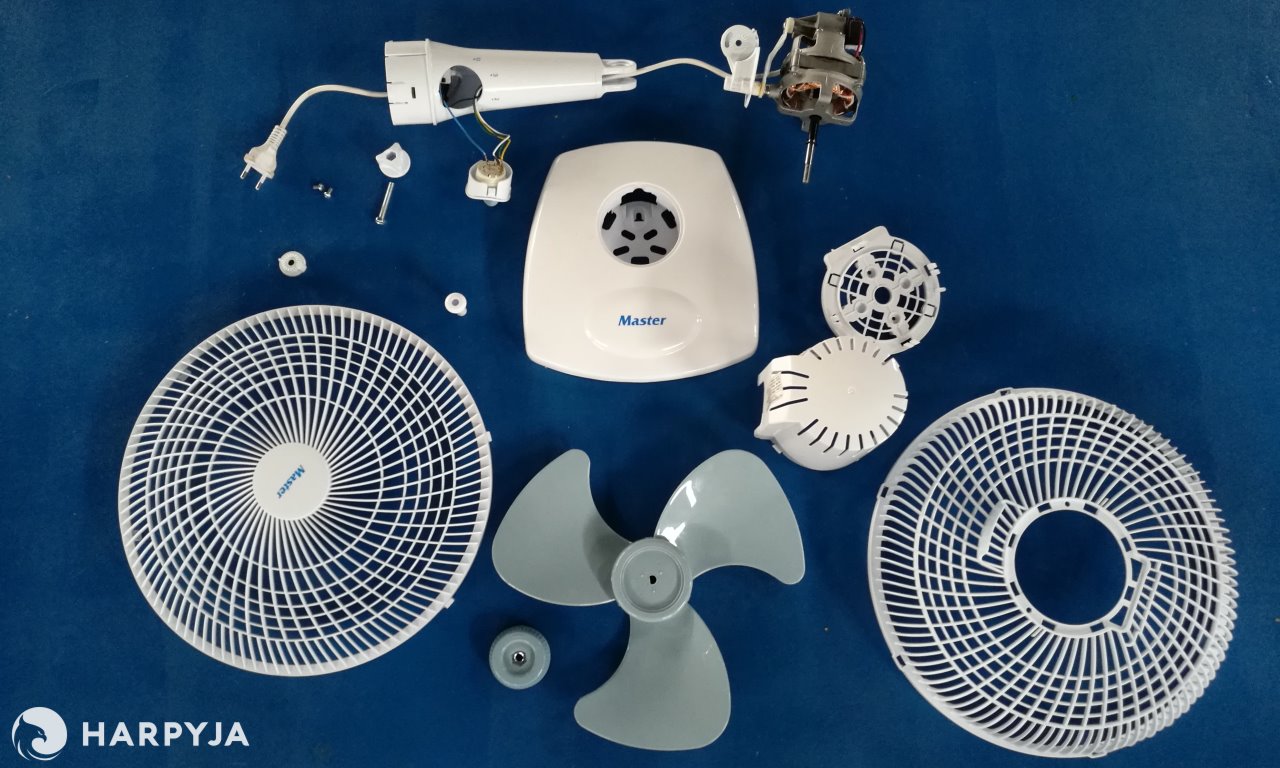

Acoplado ao eixo central, no lado oposto da hélice, há uma rosca sem fim. Ela está conectada a um conjunto de engrenagens em uma pequena caixa de transmissão. O pino com engrenagem quando conectado a rosca sem fim transfere o movimento para outras duas engrenagem dentro da caixa de transmissão. A última engrenagem está acoplada a um braço que possibilita o conjunto oscilar. No vídeo deste post é possível ver com mais facilidade o sistema em funcionamento. Abaixo é possível ver a caixa de transmissão desmontada assim como outras peças deste ventilador.
